Bagaimana Mendesain Struktur Berlapis Keramik untuk Pipa Injeksi Batubara PCI Blast Furnace?

Sistem injeksi batubara bubuk (PCI) tanur sembur memerlukan pengangkutan material yang konsisten dan bebas masalah untuk alur kerja peleburan yang normal. Di dalam pipa, partikel batubara halus bergerak dengan kecepatan aliran tinggi dan terus membentur dinding bagian dalam selama jam operasional yang panjang. Meskipun batubara yang dihaluskan terasa lunak dibandingkan dengan bijih mineral keras, transfer pneumatik yang berkepanjangan secara bertahap akan merusak komponen pipa. Tikungan pipa dimana pergeseran arah aliran mengalami kerusakan paling besar.

Operator pabrik sering kali mengalami kesulitan praktis berikut ini:

· Erosi material yang parah pada bagian siku

· Penipisan dinding secara progresif pada segmen pipa lokal

· Kebocoran saluran pipa yang tidak terduga menyebabkan waktu henti yang tidak direncanakan

· Seringkali penggantian suku cadang untuk bagian pipa yang sudah sangat aus

Untuk mengatasi permasalahan ini, lapisan keramik tahan aus telah menjadi pilihan pelindung utama untuk zona dengan tingkat keausan tinggi dalam jaringan pipa PCI. Namun, memasang ubin keramik ke bagian dalam pipa saja tidak akan memberikan masa pakai yang diharapkan. Insinyur perlu menyesuaikan tata letak lapisan berdasarkan pola keausan nyata di seluruh sirkuit pengangkutan.

Apa Pemicu Keausan pada Saluran Pipa PCI Blast Furnace?

Kerusakan pipa jarang sekali disebabkan oleh aliran udara itu sendiri. Kekuatan pendorong sebenarnya terletak pada partikel batubara padat yang terbawa aliran udara. Saat berjalan pada kecepatan pengangkutan yang tinggi:

· Partikel padat berulang kali menghantam permukaan bagian dalam pipa

· Butiran batubara yang halus menghasilkan abrasi geser yang persisten.

· Pengalihan aliran menciptakan titik erosi yang terkonsentrasi.

Tingkat keausan dikendalikan oleh beberapa variabel lapangan: ukuran partikel batubara, kecepatan pengangkutan aktual, tekanan kerja sistem, stabilitas aliran, dan tata letak geometris pipa. Karena kondisi kerja berbeda dari satu segmen pipa ke segmen pipa lainnya, solusi pelapisan satu ukuran untuk semua tidak dapat bekerja dengan baik di seluruh jaringan PCI penuh.

Zona Keausan Tinggi yang Perlu Diperhatikan pada Saluran Pipa Injeksi Batubara

Kerusakan akibat keausan tidak tersebar merata di seluruh panjang pipa; itu berkonsentrasi pada beberapa posisi khas.

1. Siku dan Tekuk Pipa

Unit siku menonjol sebagai lokasi kegagalan yang paling sering terjadi. Ketika batu bara yang dihaluskan berubah arah, partikel-partikelnya terus bergerak maju karena inersia dan menabrak busur luar tikungan. Dampak terkonsentrasi ini membuat siku terdegradasi jauh lebih cepat dibandingkan pipa lurus.

2. Pereduksi dan Sambungan Transisi Diameter

Pergeseran ukuran pipa secara tiba-tiba mengganggu aliran udara dan mengatur ulang distribusi partikel. Aliran turbulen terbentuk di sini dan menyebabkan gerusan material yang tidak merata. Tanpa perlindungan keausan yang tepat, reduksi menjadi mata rantai lemah yang memerlukan pemeriksaan dan pemeliharaan rutin.

3. Saluran Masuk Umpan dan Segmen Pipa Kecepatan Tinggi

Pada titik pengumpan dan bagian dengan kecepatan aliran tinggi, frekuensi tumbukan partikel meningkat tajam. Lokasi-lokasi ini harus mendapat perhatian ekstra selama perencanaan perlindungan keausan.

Desain Struktur Berlapis Keramik Praktis untuk Bagian Pipa Berbeda

Pembeli pabrik dan insinyur proyek harus mencocokkan bentuk lapisan dengan kondisi kerja setempat daripada menerapkan lapisan yang sama di mana pun.

Segmen Pipa Lurus

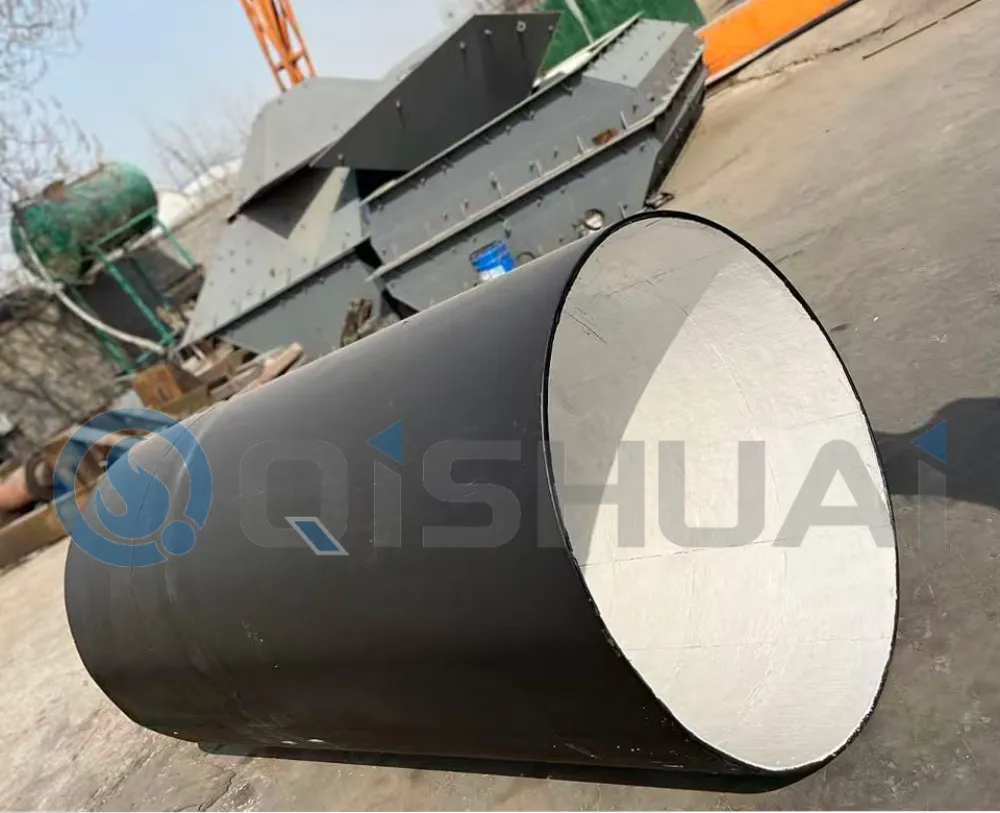

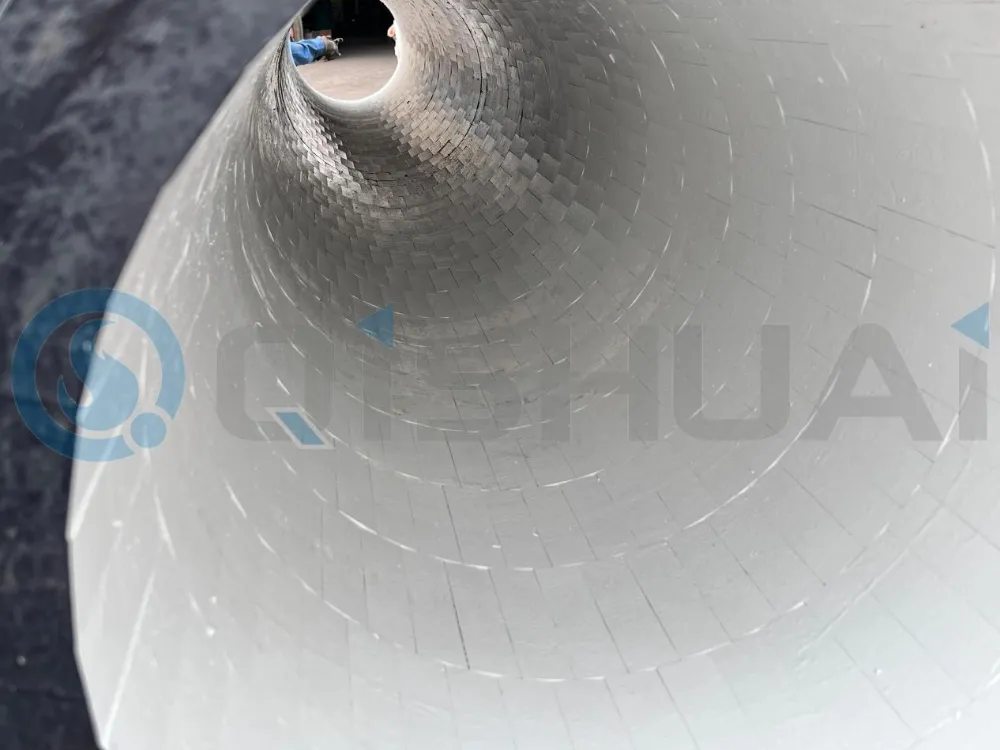

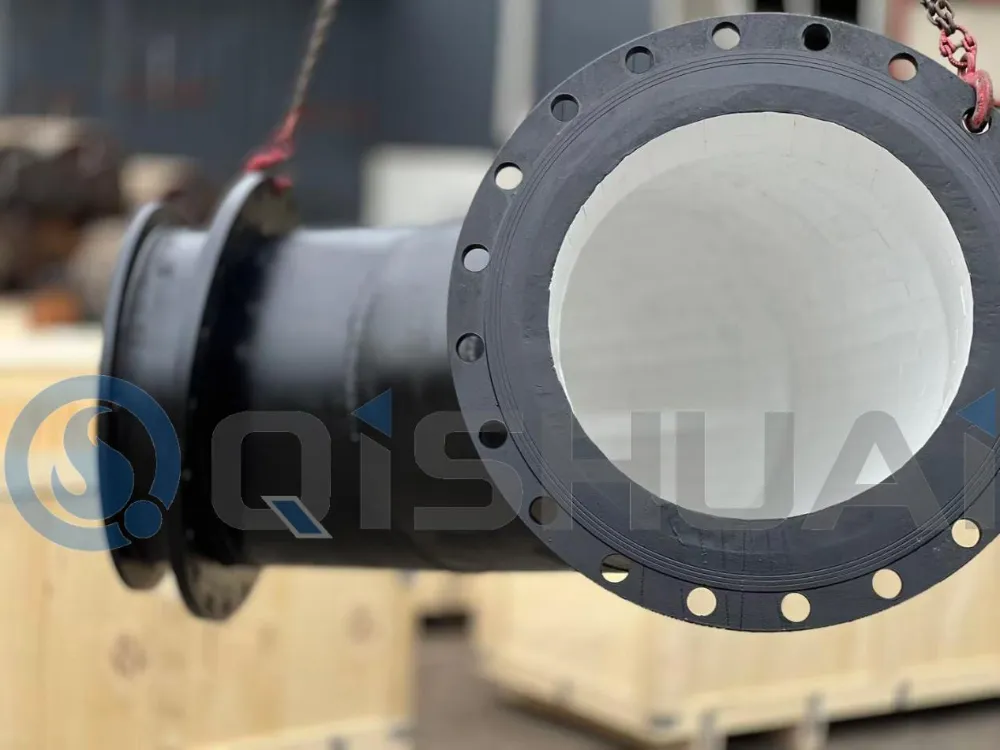

Bagian pipa lurus sebagian besar mengalami gesekan geser yang seragam. Selongsong keramik alumina terintegrasi atau pekerjaan pipa berlapis keramik prefabrikasi sangat cocok untuk bagian ini. Pengaturan ini menghasilkan permukaan bagian dalam yang tahan aus secara terus-menerus, menjaga kelancaran aliran material, dan memperlambat abrasi dinding untuk pengangkutan bubuk dalam jangka panjang. Shandong Qishuai Wear Resistance Equipment Co., Ltd. memasok set lengkap seri pipa komposit yang mencakup jalur lurus, tikungan, dan potongan transisi untuk retrofit sistem PCI dan proyek pembangunan baru.

Bagian Siku dan Tekuk

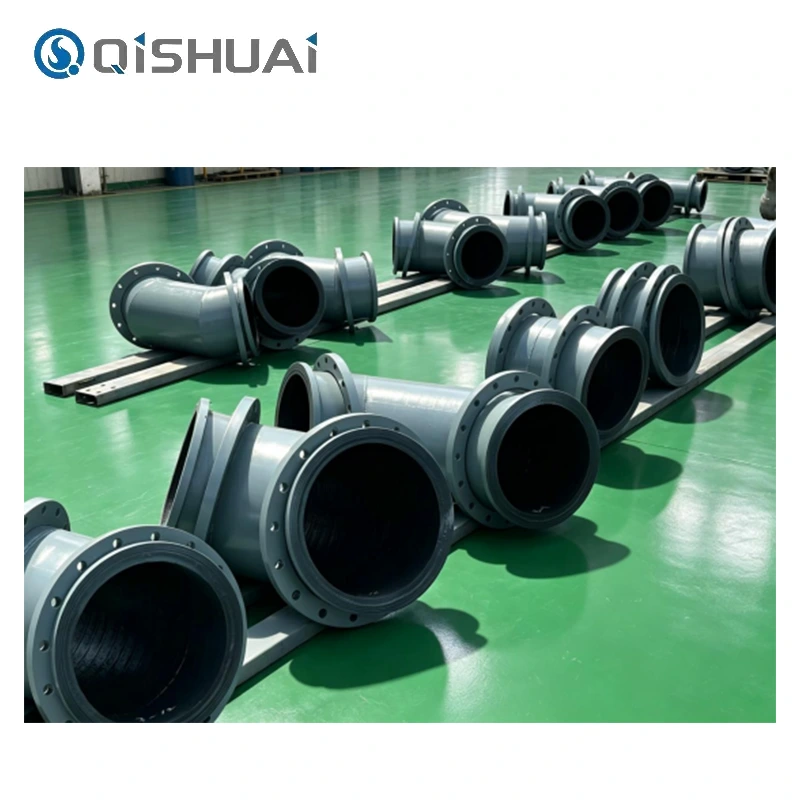

Siku menanggung dampak gabungan dan beban gesekan lebih kuat daripada pipa lurus, sehingga penguatan sangat penting. Opsi yang telah terbukti di lokasi mencakup selongsong keramik tipe terpisah, siku berlapis keramik pra-fabrikasi, dan zona keausan keramik yang menebal secara lokal. Untuk lokasi pengoperasian dengan dampak partikel ekstra berat, produk dari seri komposit keramik karet dapat dipilih untuk meredam guncangan dan menurunkan risiko terkelupasnya keramik. Portofolio produk kami juga mencakup seri pengelasan overlay kromium karbida untuk solusi perlindungan keausan alternatif dalam skenario kerja khusus, sedangkan seri keramik silikon karbida dapat dipertimbangkan untuk layanan gabungan korosi dan abrasi ekstrem sebagai pilihan material alternatif.

Segmen Peredam dan Transisi

Selain menahan keausan, reduksi harus menjaga transisi material tetap stabil. Saat merancang lapisan keramik untuk bagian-bagian ini, pertahankan transisi kontur bagian dalam dengan lembut, hindari mutasi jalur aliran tiba-tiba, dan kurangi pusaran turbulen. Komponen keramik tersegmentasi yang dirakit lebih sesuai dengan geometri peredam kompleks daripada pelapis monolitik dalam banyak kasus.

Cara Memilih Kelas Keramik yang Cocok untuk Layanan Saluran Pipa PCI

Pemilihan material bergantung pada intensitas keausan di lokasi dan siklus pengoperasian yang diharapkan.

Lapisan keramik alumina 92%.cocok untuk pemindahan batubara bubuk tingkat umum dengan abrasi sedang. Ini menyeimbangkan ketahanan aus yang layak dan anggaran proyek untuk kondisi kerja PCI pada umumnya.

Lapisan keramik alumina 95%.cocok untuk produksi jangka panjang tanpa henti dengan persyaratan keausan yang lebih tinggi. Produk ini memiliki kepadatan material yang lebih tinggi, kinerja anti-abrasi yang lebih baik, dan siklus servis yang diperpanjang, yang diadopsi secara luas di banyak proyek injeksi batubara tanur sembur berkapasitas besar.

Struktur komposit karet-keramik Direkomendasikan untuk kondisi dengan benturan partikel berat, kecepatan aliran tinggi, dan beban kejut mekanis. Lapisan karet pendukung menghilangkan gaya benturan dan mengurangi risiko pecahan keramik.

Optimalisasi Saluran Pipa Tambahan untuk Memperlambat Degradasi Komponen

Lapisan keramik berfungsi sebagai salah satu ukuran utama, bukan keseluruhan solusi. Tata letak pipa secara keseluruhan juga mempengaruhi masa pakai sebenarnya.

Kelola kecepatan pengangkutan secara wajar. Kecepatan aliran yang lebih tinggi memperkuat energi tumbukan partikel. Penyetelan sistem harus menjamin pengiriman batubara yang stabil tanpa mengejar kecepatan tinggi yang tidak perlu.

Mengadopsi tata letak siku radius besar. Radius tikungan yang besar mengurangi benturan partikel yang tajam, menekan turbulensi, dan mengurangi gerusan lokal yang terkonsentrasi.

Minimalkan gangguan aliran yang tidak perlu. Usahakan untuk menghindari perubahan diameter yang tiba-tiba, tikungan tajam dengan radius pendek, dan sambungan pipa yang tidak sejajar sehingga beban keausan terdistribusi lebih merata.

Standarisasi prosedur pemasangan di tempat. Bahkan komponen keramik premium pun akan rusak sebelum waktunya dengan kualitas pemasangan yang buruk. Perawatan permukaan substrat baja, aplikasi perekat, penyelarasan ubin keramik, dan kontrol celah sambungan semuanya sangat penting. Permukaan bagian dalam yang halus membantu mencegah abrasi sekunder yang dipicu turbulensi ekstra.

Akankah Lapisan Keramik Menghentikan Keausan Pipa PCI Sepenuhnya?

Lapisan keramik sangat memperlambat degradasi pipa, namun tidak dapat menghilangkan keausan sepenuhnya. Kinerja layanan di dunia nyata bergantung pada fitur material batubara, parameter pengangkutan aktual, tata letak saluran pipa, dan kualitas pelaksanaan instalasi lapangan. Nilai inti dari lapisan keramik terletak pada perpanjangan interval perawatan dan menurunkan frekuensi penggantian komponen untuk sirkuit PCI tanur sembur.

Pikiran Terakhir

Desain struktur berlapis keramik yang rasional untuk pipa injeksi batubara tanur sembur dimulai dengan mengidentifikasi di mana dan bagaimana keausan terjadi. Bagian pipa lurus mengandalkan selongsong keramik alumina kontinu; siku memerlukan perlindungan anti-benturan yang diperkuat; pereduksi transisi memerlukan struktur pelapis yang menjaga transisi material tetap stabil.

Insinyur pengadaan dapat mengevaluasi solusi keramik berbasis alumina bersama dengan opsi alternatif, termasuk seri pengelasan pelapisan kromium karbida, seri komposit keramik karet, dan seri pipa komposit sesuai dengan parameter lokasi. Memasangkan perangkat keras pelapis yang tepat dengan tata letak jalur pipa yang dioptimalkan memungkinkan fasilitas PCI mencapai masa pakai komponen yang lebih lama, penghentian produksi yang lebih sedikit, dan pengoperasian tanur tinggi yang lebih stabil.

Daripada hanya menentukan ubin keramik yang lebih tebal, lebih masuk akal untuk menyesuaikan skema pelapisan berdasarkan kondisi kerja pengangkutan batubara yang sebenarnya. Jika Anda mencari komponen pipa tahan aus untuk modernisasi PCI tanur sembur atau proyek konstruksi baru, silakan kirim email ke tim kami di Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Bagikan dimensi pipa, parameter kualitas batubara, dan kondisi pengoperasian Anda, dan kami akan menyusun saran produk yang ditargetkan untuk proyek Anda.
